一篇文章轻松让您掌握IES配光曲线的神秘世界

| 2024-02-27|返回列表

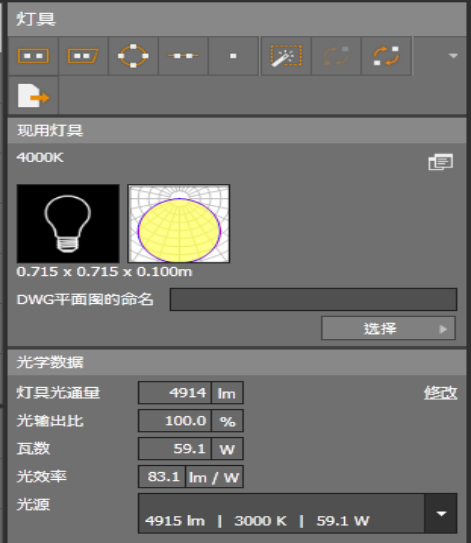

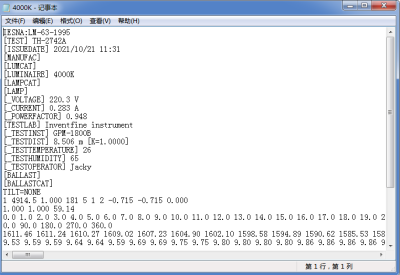

它是指光源（或灯具）在空间各个方向上的光强分布。在通过光源中心的测光平面上，测出灯具在不同角度的光强值。从某一方向起，以角度为函数，将各角度的光强用矢量标注出来，连接矢量顶端的连接就是照明灯具极坐标配光曲线。如果灯具是有旋转对称轴，则只需用通过轴线的一个测光面上的光强分布曲线就能说明其光强在空间的分布，如果灯具在空间的光分布是不对称的，则需要若干测光平面的光强分布曲线才能说明其光强的空间分布状况。

配光曲线最常见的两种表达方式

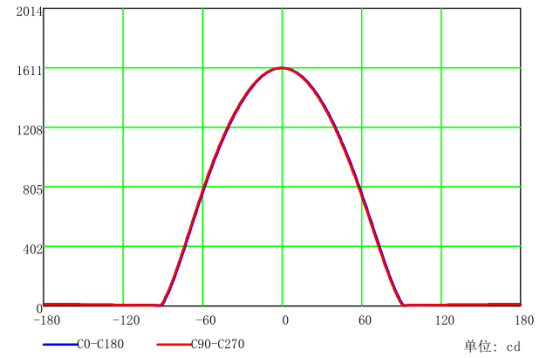

直角坐标表示法

对于聚光型灯具，由于光束集中在十分狭小的空间立体角内，很难用极坐标来表达其光强度的空间分布状况，就采用直角从配光曲线表示法，以竖轴表示光强图I，以横轴表示光束的投角，如果是具有对称旋转轴的灯具则只需一条配光曲线来表示，如果是不对称灯具则需多条配光曲线表示。

极坐标表示法

在通过光源中心的测光平面上，测出灯具在不同角度的光强值。从某一方向起，以角度为函数，将各角度的光强用矢量标注出来，连接矢量顶端的连接就是照明灯具极坐标配光曲线。如果灯具是有旋转对称轴，则只需用通过轴线的一个测光面上的光强分布曲线就能说明其光强在空间的分布，如果灯具在空间的光分布是不对称的，则需要若干测光平面的光强分布曲线才能说明其光强的空间分布状况。

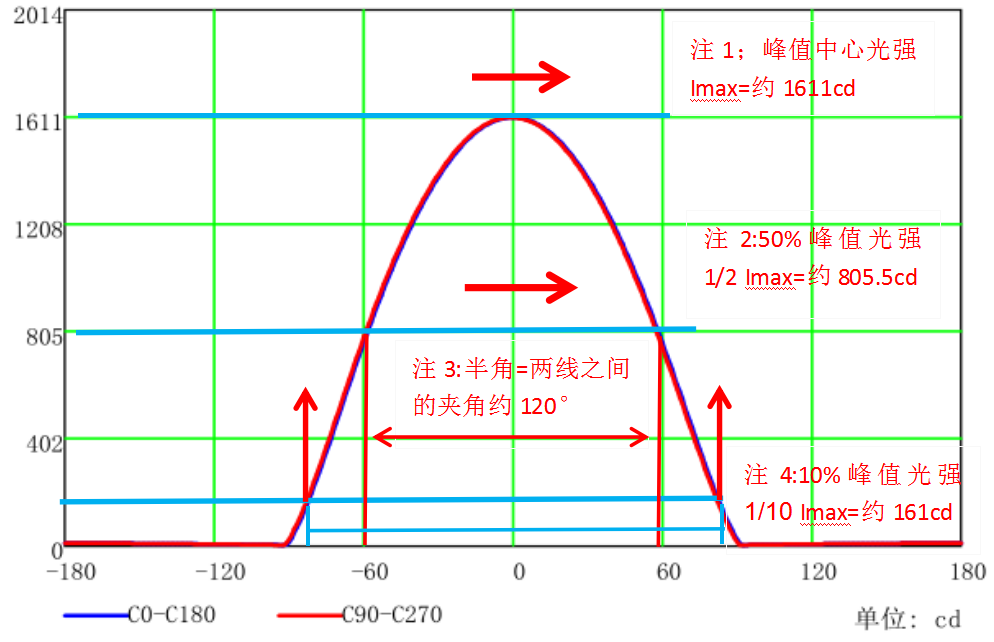

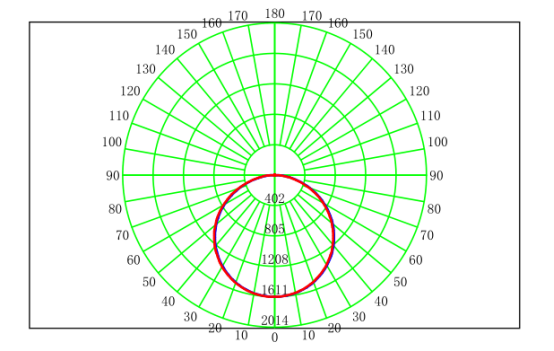

图解配光曲线

注1：（峰值中心光强）

峰值光强：从图中可以看出大概 Imax=1611cd，峰值光强的大小决定照明的强度和照度。（当然影响照度和强度的因素还反光杯的角度和照射距离有关）

注2：（50％峰值光强）

50% 峰值光强：1/2 Imax=805.5cd，这里主要是为了看光束角。

注3：（半角）

半峰边角：在选定最大光强的平面上，两个为50%的最大光强之间的夹角称为半峰边角。从上图可以看出左右各60°相加约等于120°，光束角的大小决定光斑的大小，跟照射效果息息相关。

注4：（10％峰值光强）

有效光束角:在选定最大光强的平面上，两个为10%的最大光强之间的夹角称为该平面的有效光束角。从上图中可以看出左右大概各80°相加约等于160°

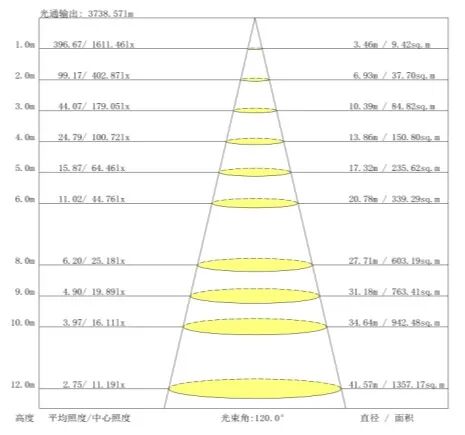

照度距离关系图

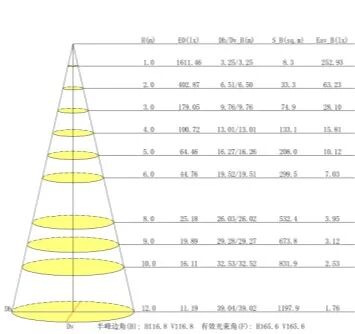

照度距离关系图描述了灯具照射在不同高度工作面上的参数变化情况。

H：被测灯的照射高度

E0：中心照度

DH/DV:照射光斑的横轴竖轴的直径

S-B：照射区域的面积

EAV：照射区域的平均照度

灯具有效平均照度图

1：灯具在相对光束角内所发出的光通量

2：相应的光束角可以系统设置中设置

3：上图左上角图中光通输出是指在该光束角内的光通量

注：重点说明一下，上图中的光通输出流明不等于灯具实际测试的光通量，区别在于光通输出流明是可以根据在系统设置角度的大小来显示不同角度的流明，而灯具光通量是仪器实际准确测试出来的数据。

亮度限制曲线

亮度限制曲线：是我国（民用建筑照明设计标准GBJ133-90）采用CIE推荐的灯具亮度限制曲线，作为评价室内一般灯具直接眩光的标准和方法。工业和民用照明设计标准规定室内一般照明的直接眩光，也是根据亮度限制曲线进行限制的。

直接眩光：它是由灯或灯具过高的亮度直接进入视野造成的。眩光效应的严重程度取决于灯具发光面大小、发光面的亮度、背景亮度、视看方向和位置有关，照度水平和房间表面的反射比等因素，其中光源（灯或窗子）的亮度最主要。

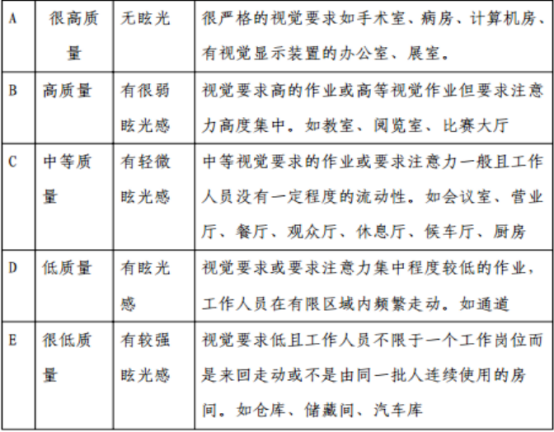

CIE按照限制直接眩光的不同要求分为5个质量等级：

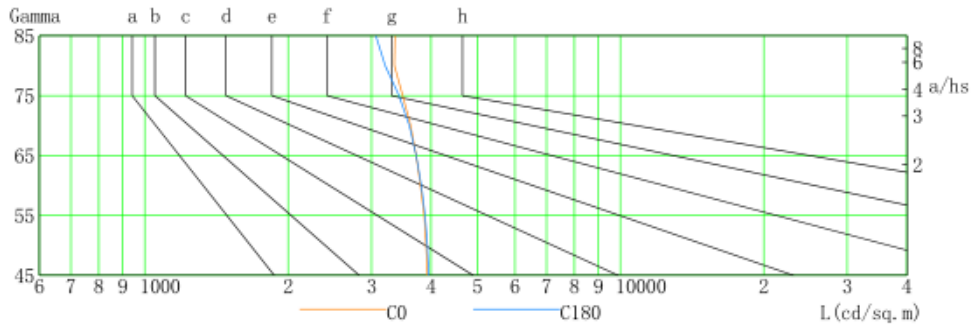

图(a)的曲线适用于评价无发光侧面的所有灯具及从纵向看有发光侧面的长条形灯具。

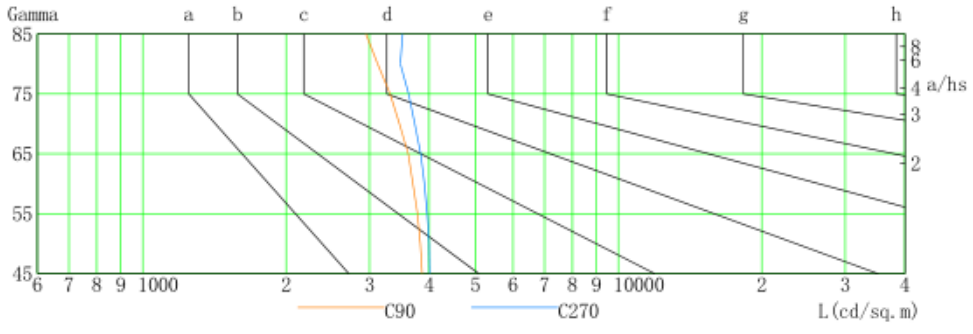

图(b)曲线则适用于评价有光侧面的所有非长条形灯具，以及从横向看到有发光侧面的长条形灯具。

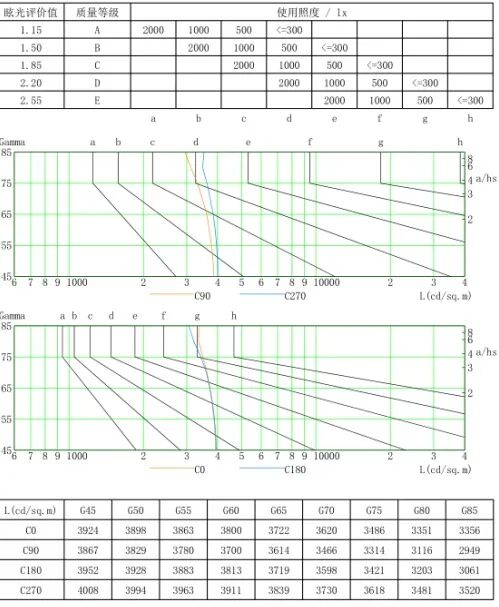

假如我们现在要做一款室内设计，具体要求是：平均照度=500LX，眩光质量等级B，我们可以通过灯具亮度限制曲线检验该被测灯是否合乎要求。我们可根据已知条件按1-2-3-4找到d限制曲线

UGR表

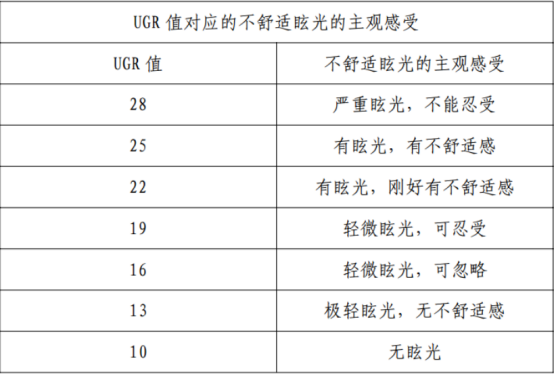

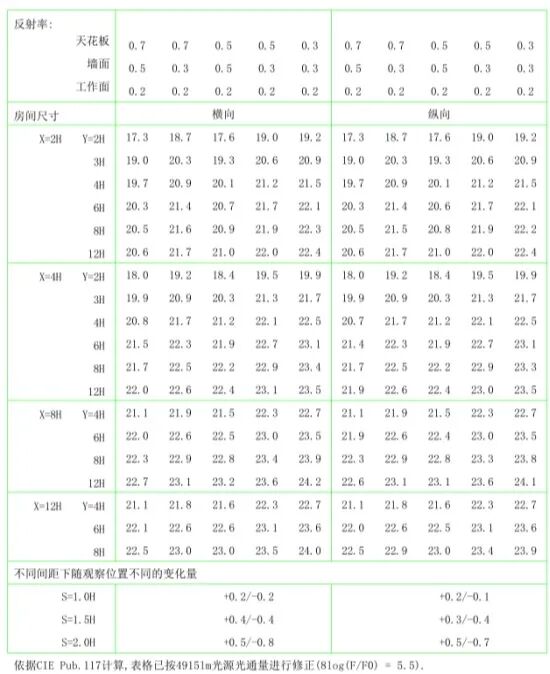

UGR是指为统一眩光值，英文全称（Unified Glare Rating）。

用来度量室内视觉环境中的照明装置发出的光对人眼造成不舒适感主观反应的心理参量，其量值可按规定计算条件用CIE统一眩光值公式计算。度量室内视觉环境中的照明装置发出的光对人眼造成不舒适感主观反应的心理参量，其量值可按规定计算条件用CIE统一眩光值公式计算。原工业和民用照明设计标准规定室内一般照明的直接眩光，是根据亮度限制曲线进行限制的，这种限制方法只是针对单个灯具的眩光，并不能表征室内所有灯具产生的总的眩光效应。
